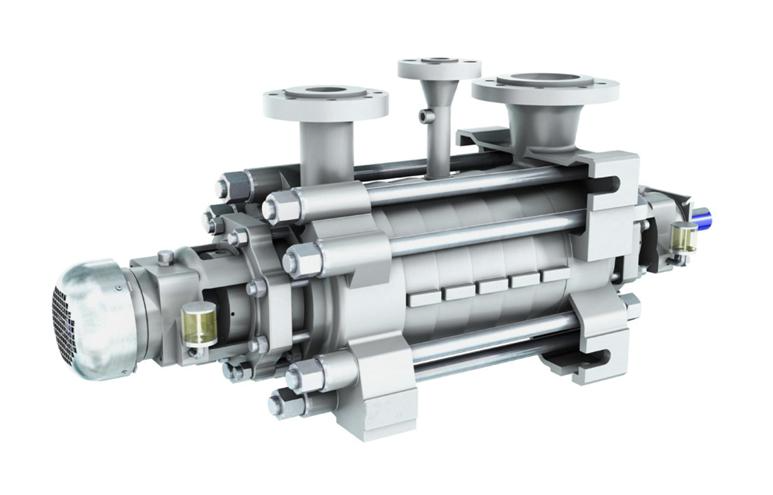

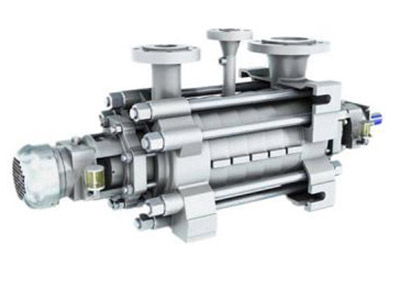

MC高壓節段式多級泵
一、概述
MC泵是臥式多級離心泵，為徑向剖分、節段式結構。主要適用于輸送清潔或稍有污染的液體；低溫或高溫液體。一般應用于供水裝置、熱電廠、管線加壓及制冷工程等場合。當輸送介質的壓力較高時，應考慮介質的工作溫度和泵所用的材料。 流量?~ 1000 m3 /h?揚程?~ 1600 m?溫度?-80~+180 0C?壓力?~150 bar
?
二、用途
主要用于：
供水裝置、?熱電廠、?管線加壓、?制冷工程、?煉油廠、?石油化學工業等
?

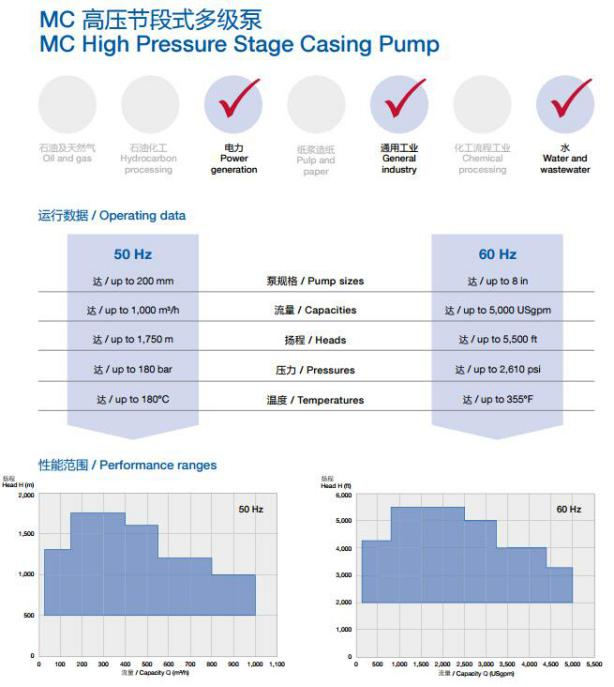

三、性能范圍

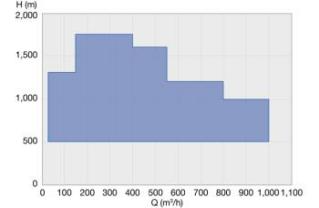

性能范圍?50 Hz

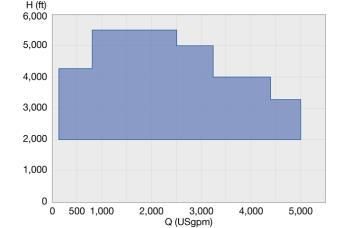

性能范圍?60 Hz
?
?
四、設計特點
MC型多級離心泵每一規格的零部件設計成通用的標準尺寸，這樣可減少庫存?zhèn)浼臄?shù)量。
?
中段殼體：中段間用O形密封圈密封并在中段的外部用螺栓將它們聯接在一起。
?
入口段和出口段：入口段和出口段通常采用腳支撐。
當輸送液體溫度t＞150℃時，MC80以上規格的泵為中心支撐。
當t＞110℃時，MC150以上規格的泵為中心支撐。
?
進、出口管的位置：通常情況下出口管的方位是向上的，進口管的方位是向又的（從驅動端方向看）。
進出口管的位置可任意變換并允許在客體上設置其它用途的出液管。
?
水力模型與軸向力平衡：每一種規格有二套不同的葉輪/導葉（水力模型）。因而高效率區大?？筛鼡Q的口環在葉輪與殼體間起著密封作用，每一級葉輪產生的軸向力由水力平衡裝置平衡。如采用平衡鼓裝置平衡軸向力，殘余軸向力由軸承承受。
?
軸承與潤滑：泵采用稀油潤滑。
?
軸封：填料密封或機械密封。
?

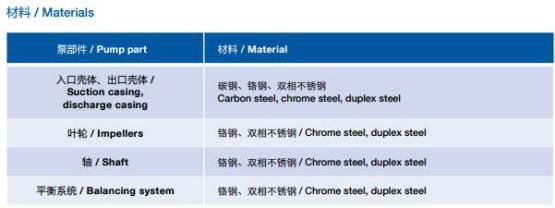

材質：目前耐腐蝕材料，完全能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。
?
?
?

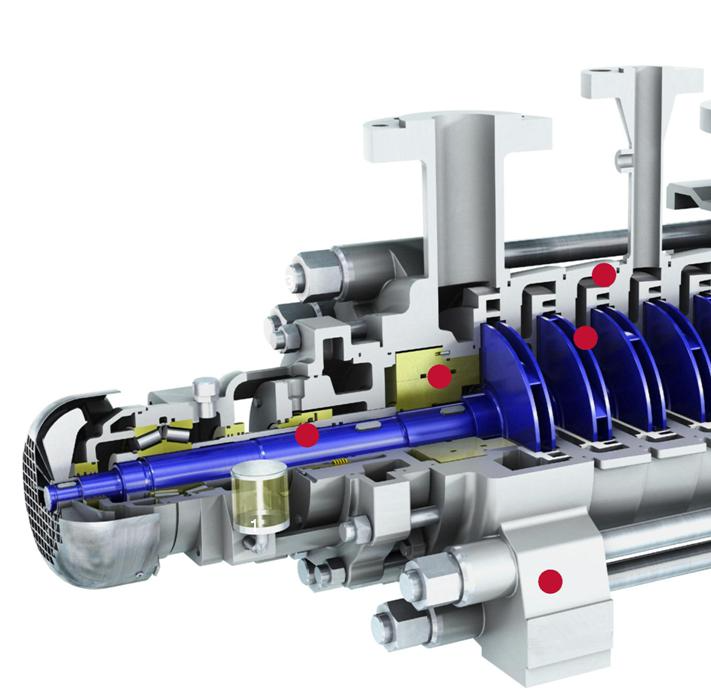

五、結構示意圖
?
?
?
六、特征及優點
1、殼體支撐
?在大規格和高溫條件下，可以采用中心支撐。
2.?管口
大的入口口徑可以優化進口的流動狀態
通過降低流道中的流速達到降低噪音等級
允許更高的力和力矩
3.?葉輪
模塊化水力，使泵在更大運行區域內都具有更高的效率
首級更低的必需汽蝕余量（NPSHR）， 有些規格的泵可以選擇首級雙吸葉輪。
4.?軸
剛性軸設計使臨界轉速高于運行轉速，軸撓度極小，
磨損區域受到保護
5.?口環
在使用期內維持高效率
低維護成本，高可靠性和短停機時間

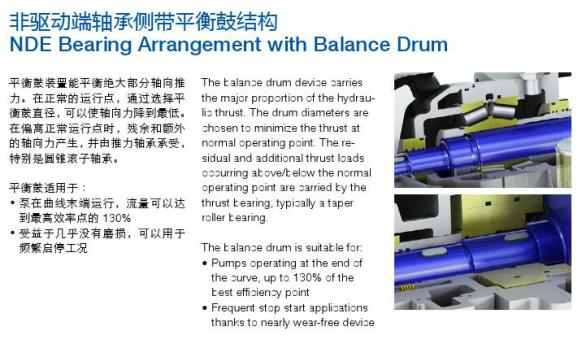

6. 軸向推力平衡系統和軸承
平衡鼓加軸向推力軸承的設計，使泵即使在極端運行工況下，仍能維持長使用壽命，

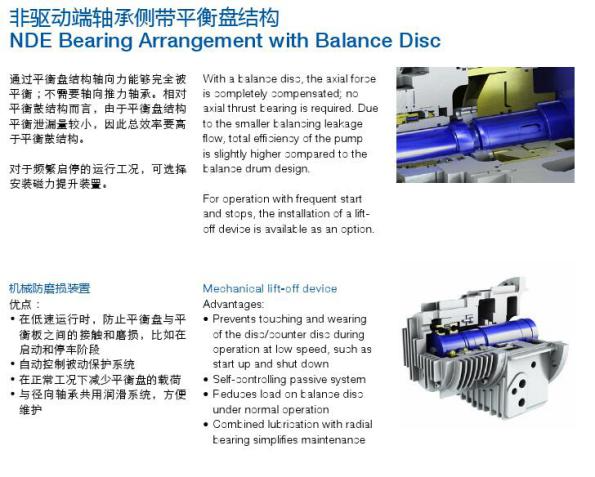

在頻繁啟停運行時，可以選用平衡盤加推力保護裝置，
滑動徑向軸承為可選設計
7. O型圈
殼體由受限制的O型圈密封，因此，殼體密封不受溫度迅速變化和高壓的影響。
8.?密封箱體
冷卻充分
易于安裝的水冷腔結構
?
?
?
?
七、MC型多級泵檢修
1．?檢修前準備：
1）?故障判斷與分析，
2）?查看相關技術資料，
3）?備件準備（O型圈，軸承，機封，口環等）
4）?檢修方案制定與審批，技術交底。
2．?檢修：
㈠?拆卸：
1）?工藝隔離，排凈后交付檢修，辦理相應的停電作業票和檢修工作票，
2）?檢修所需工具準備，
3）?做好標記，拆下聯軸器及附屬管線
4）?做好軸向及對中記錄，拆驅動端與非驅動端軸承箱、軸承、機封，記好調整墊片位置，并對驅動端、非驅動端機封葉輪軸套好標記。拆下平衡鼓及平衡套，
5）?拆穿杠螺栓、地腳螺栓逐級拆蝸殼、導葉、葉輪做好標記并擺放整齊，
6）?清洗打磨葉輪及導葉口環、平衡鼓、平衡套、泵軸，
7）?在軸承部位支起軸（用V型鐵），用百分表檢測跳動度≤0.025mm,
8）?測量口環、平衡鼓間隙是否符合要求（參照操作手冊）
㈡?回裝：
1）?逐級葉輪、導葉、蝸殼對稱緊固穿杠螺栓，裝平衡鼓，盤車是否有卡澀，用百分表測軸向總竄量，
2）?裝機封軸套、調整墊片、折流盤、非驅動端軸承箱，把軸推止非驅動側直到推不動為止，用深度尺測量軸承架底部到軸保持套尺寸A值（參照操作手冊），
3）?裝非驅動端和驅動端機封、軸承箱、軸承，盤車是否有卡澀，恢復附屬管線，
4）?對中，軸承箱加油，
5）?清理檢修現場，開閥試漏，
3．?試車：
1)?先點試，確認轉向，有無異常，
2)?運轉前40分鐘，有專人監護并做好軸承溫度，振動記錄。
例如：51P005：型號：MB80-230/6 ? 流量：Q=113.4m3/h ? ?壓差:△P=3.134MPa
? ? ? ? ? ? ??
口環間隙 | ? MB50/80 | 材質 |
（新件）直徑較小間隙 | 0.3 | 鑄鐵 |
0.45 | 不銹鋼 | |
（磨損件）直徑較大間隙 | 0.6 | 鑄鐵 |
0.9 | 不銹鋼 |
平衡鼓及平衡套較大間隙:MB80: ?0.4 mm ? ? 鑄鐵
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 0.5 mm ? ? 不銹鋼
軸承架底部到軸保持套尺寸A＝3.5 mm
?
八、MC高壓多級泵的應用
1.?固態有機燃料燃燒電站鍋爐給水泵
用于生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。 如有需要，也可采用水平剖分多相泵。 泵尺寸和設計壓力主要取決于電廠的類型和輸出。
?
2.?固態城市或工業廢物燃料燃燒電站鍋爐給水泵
用于生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。 如有需要，也可采用水平剖分多相泵。 泵尺寸和設計壓力主要取決于發電廠的類型和輸出。
?
3.?燃氣電站給水泵
給水泵用于將給水從除氧器通過?HP?加熱器泵送到鍋爐。?FWP?的重要特征是其差別迥異的揚程。 在各種規模的燃氣聯合循環發電廠中，F(xiàn)WP?會采用臥式節段式泵；偶爾也會采用筒袋泵或水平剖分泵。
?
4.?適用于二元循環地熱發電廠有機朗肯或卡林那循環的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地熱田以更新可用資源。
?
5.?適用于干燥巖石增強型地熱系統?(EGS)?的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地熱田以更新可用資源。
?
6.?適用于閃蒸/二元循環地熱發電廠的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地熱田以更新可用資源。
?
7.?適用于閃蒸蒸汽地熱發電廠的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地熱田以更新可用資源。
?
8.?液態或氣態有機燃料燃燒電站鍋爐給水泵
用于生物質發電廠應用的鍋爐給水泵一般為小型/中型節段式泵。 如有需要，也可采用水平剖分多相泵。 泵尺寸和設計壓力主要取決于電廠的類型和輸出。
?
9.?用于不帶蓄熱器的槽式太陽能電站的給水泵
給水泵用于將給水從除氧器通過?HP?加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
?
10.?用于帶有熔鹽和蓄熱器的定日鏡中央塔的給水泵
給水泵用于將給水從除氧器通過?HP?加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
?
11.?用于帶有熔鹽蓄熱器的槽式太陽能電站的給水泵
給水泵用于將給水從除氧器通過?HP?加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
?
12.?用于帶有直接蒸汽發生器?(DSG)?的定日鏡中央塔的給水泵
給水泵用于將給水從除氧器通過?HP?加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
?
13.?用于混合集成太陽能聯合循環?(ISCC)?電廠的給水泵
給水泵?(FWP)?用于將給水從除氧器通過?HP?加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
?
14.?用于線性菲涅耳太陽能電站的給水泵
給水泵 (FWP) 用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
