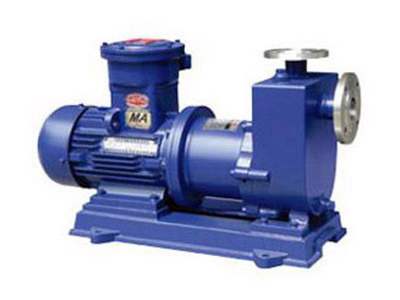

ZCQ自吸磁力泵
一、ZCQ型自吸磁力泵產品概述：
ZCQ型磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

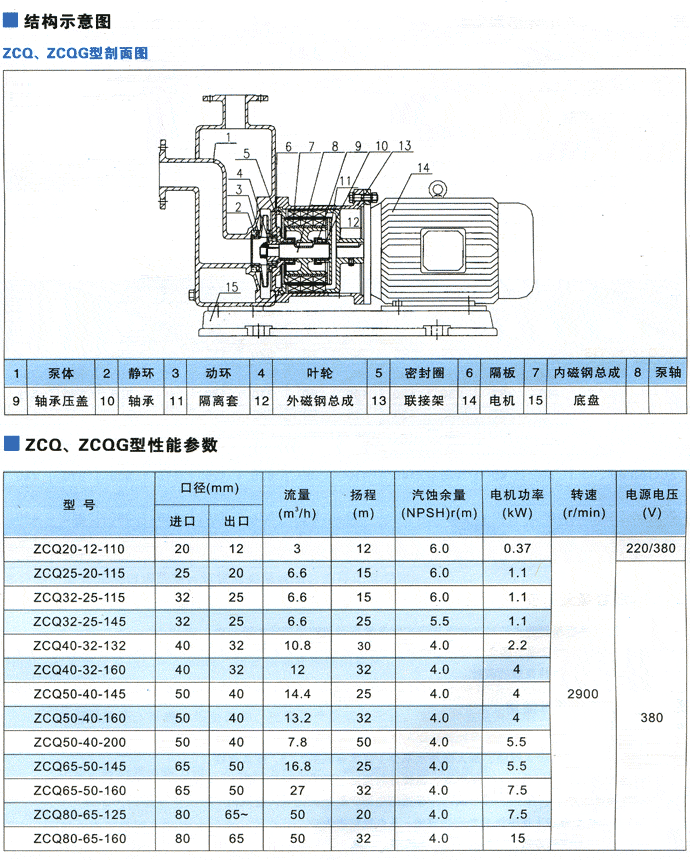

二、ZCQ型自吸磁力泵工作原理：
本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。
三、ZCQ型自吸磁力泵的主要性能參數：
流量：3-50m3/h ? ? ??
揚程：12-50m 電機功率：0.37-15kW ? ? ? 使用溫度：≤80℃(根據用戶需求可定制達到≤200℃) 材質:1Cr18Ni9Ti (可定制304.316.316L材質) ? ? ??

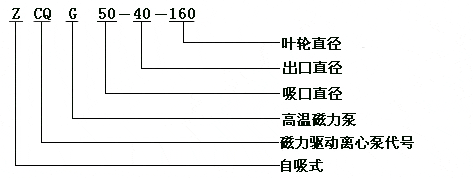

四、ZCQ型自吸磁力泵型號意義：
五、ZCQ型自吸磁力泵的性能參數表
| 型號 進口-出口 | 流量 Q m3/h | 揚程 H m | 轉速 n r/min | 效率 ゥ % | 配帶電 機功率 KW | 自吸 性能 m/3分 |
| ZCQ20-16-100 | 0.8 1.6 1.9 | 8.5 12 6 | 2900 | 17 19 20 | YS7112 0.37 | 4 |
| ZCQ25-20-115 | 1.5 3 3.6 | 16.5 15 13.5 | 2900 | 24 26 27 | YYB802-2 1.1 | 4 |
| ZCQ32-25-115 | 1.9 3.2 3.8 | 17 15 13 | 2900 | 23 30 31 | YYB802-2 1.1 | 4 |
| ZCQ32-25-145 | 1.9 3.2 3.8 | 27 25 23 | 2900 | 21 28 29 | YYB802-2 1.1 | 4 |
| ZCQ40-32-125 | 3.8 6.3 7.5 | 22 20 18.5 | 2900 | 28 35 36 | YYB90L-2 2.2 | 4 |
| ZCQ40-32-160 | 3.8 6.3 7.5 | 34 32 29 | 2900 | 25 32 33 | YYB120M-2 4.0 | 4 |
| ZCQ50-40-145 | 7.5 12.5 15 | 27 25 23 | 2900 | 30 42 43 | YYB112M-2 4.0 | 4 |
| ZCQ50-40-160 | 7.5 12.5 15 | 34 32 29 | 2900 | 28 39 40 | YYB112M-2 4.0 | 4 |
| ZCQ50-32-200 | 7.5 12.5 15 | 52.5 50 48 | 2900 | 21 31 32 | YYB132S2-2 7.5 | 4 |
| ZCQ65-50-125 | 15 25 30 | 22 20 18.5 | 2900 | 40 51 52 | YYB132S1-2 5.5 | 4 |
| ZCQ65-50-160 | 15 25 30 | 34 32 29.5 | 2900 | 32 43 44 | YYB132S2-2 7.5 | 4 |
| ZCQ65-40-200 | 15 25 30 | 53 50 47 | 2900 | 25 37 38 | YYB160M2-2 15 | 4 |
| ZCQ80-65-125 | 30 50 60 | 22.5 20 18 | 2900 | 41 52 53 | YYB132S2-2 7.5 | 4 |
| ZCQ80-65-160 | 30 50 60 | 34 32 29 | 2900 | 36 48 49 | YYB160M2-2 15 | 4 |
| ZCQ80-50-200 | 30 50 60 | 53 50 47 | 2900 | 36 46 47 | YYB180M-2 22 | 4 |
| ZCQ80-50-250 | 30 50 60 | 84 80 75 | 2900 | 36 46 47 | YYB220L2-2 37 | 4 |
| ZCQ100-80-160 | 60 100 120 | 35 32 28 | 2900 | 46 55 56 | YYB180M-2 22 | 4 |
| ZCQ100-65-200 | 60 100 120 | 54 50 47 | 2900 | 42 53 56 | YYB220L2-2 37 | 4 |
| ZCQ100-65-250 | 60 100 120 | 86 80 74.5 | 2900 | 37 48 49 | YYB250M-2 55 | 4 |
